I medicinsk avbildning är skarpa bilder och tydliga detaljer avgörande. Regelbundna kameror, som bara ser synligt ljus, missar ofta viktiga diagnostiska ledtrådar. Detta förändras medRgb - ir kamera för medicinsk bildfånga. Dessa avancerade kameror ser både synligt ljus (RGB) och nära - infraröd (NIR) -ljus samtidigt. Detta ger läkare och ingenjörer en mycket fullständigare utsikt inuti kroppen. För inbäddade visioningenjörer inom sjukvården är det nyckeln att förstå denna dubbla -. Det är verkligen att förändra hur vi diagnostiserar, guidar operationer och vård för patienter, allt tack vare bättre visuell information.

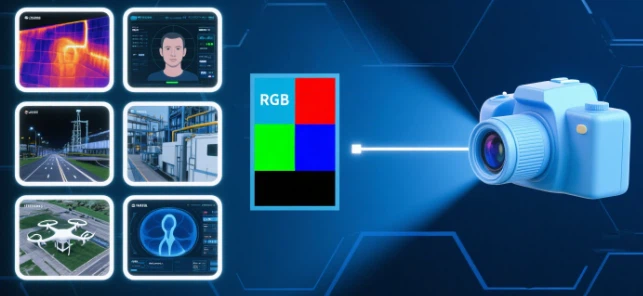

Vad är en RGB - IR -kamera? Och hur skiljer den sig från traditionella RGB -kameror?
EnRgb - ir kameraär en speciell kamera som tar ljus från både vad vi kan se (röd, grön, blå) och ljus som vi inte kan (nära - infraröd eller NIR). Det gör detta med bara en sensor. Å andra sidan är standard RGB-kameror endast byggda för att fånga synligt ljus (cirka 400-700 nanometrar). De blockerar faktiskt infrarött ljus för att se till att färger ser korrekta ut.
Den största skillnaden är hur sensorn och dess filter är inställda. En vanlig RGB -kamera använder ett filtermönster med röda, gröna och blå pixlar. Men en RGB - IR -kamera använder ett ändrat filter. Detta nya filter låter både synliga och NIR -ljus träffa olika pixlar på samma sensor. Så kameran kan göra en normal färgbild. Samtidigt kan det skapa en separat svart - och - vit eller falsk - färgbild från NIR -ljuset. Denna förmåga att fånga två slags ljus med en lins är det som gör enRgb - ir kamera för medicinsk bildanvänder så unikt.
Hur förbättrar RGB - IR -tekniken medicinska bilder?
Rgb - ir -kamerorFånga nära - infraröd ljus. Detta förbättrar kraftigt hur bra medicinska bilder är och hur mycket de hjälper till med diagnosen. NIR-ljus (vanligtvis 700-1000 nanometer) går igenom kroppsvävnader annorlunda än synligt ljus. Det kan gå djupare in i vävnad. Hur det blir absorberat och spridda förändringar baserat på vad vävnaden är gjord av, hur mycket syre det har, och om vissa naturliga pigment (som hemoglobin) finns där.
Genom att ge denna extra NIR -data tillsammans med standard RGB får läkare "osynlig" information. Till exempel blir blodkärl ofta mycket tydligare under huden. Olika typer av vävnad kan identifieras bättre av deras unika NIR -signaler. Denna dubbla - spektruminformation hjälper till att övervinna problem med synligt ljus, som bländning eller glänsande fläckar. Resultatet? Bilder som är tydligare och berättar mer för diagnos och behandling. Denna förbättrade tydlighet hjälper direkt med bättre medicinsk bildanalys.
Fördelar med RGB - IR -kameror i medicinsk diagnostik
De speciella förmågorna hosRgb - ir -kamerorTa med stora fördelar till många medicinska diagnostiska uppgifter. De erbjuder insikter som traditionell avbildning helt enkelt inte kan ge.
Förbättrad vävnadsdifferentiering
NIR -ljus går djupare och reagerar unikt med pigment i vävnader (som syresatt kontra deoxygenerat blod). Detta gör att vi kan skilja olika vävnadstyper isär mycket bättre. Det hjälper läkare att identifiera frisk vävnad från sjuka områden, tumörer från normal vävnad eller till och med spåra blodflödesmönster. I hudvård hjälper det till exempel att bedöma hudproblem. Denna bättre kontrast och förmåga att se under ytan är en enorm fördel för exakt diagnos.
Förbättrad visualisering av vaskulära strukturer
En av de mest påverkandeFördelar med RGB - IR -kameror i medicinsk diagnostikär deras förmåga att visa blodkärl. Dessa är ofta svåra att se med bara synligt ljus. NIR -ljus passerar lättare genom hud och fett, vilket gör att vener och artärer verkar mycket tydligare. Detta är oerhört värdefullt för att hitta vener för IV: er, kontrollera blodflödet eller vägleda biopsier. I dessa situationer är det avgörande att veta att den exakta vägen för blodkärl. En studie 2023 iBiomedical Optics Expressvisade att RGB - IR -avbildning förbättrade att hitta ytliga vener med 25% jämfört med traditionella RGB -metoder.
Icke - invasiv bedömning
Rgb - IR -avbildningGer ett sätt att få information under ytan utan att klippa eller genomtränga kroppen. Till skillnad från tekniker som behöver kontrastfärgämnen eller snitt är RGB - IR säker och orsakar inte smärta. Detta gör det perfekt för ofta check - ups, screening eller användning i känsliga kroppsområden. Dess icke -- invasiv natur gör kliniken smidigare och patienter mer bekväm. Detta är en kritisk faktor i modern sjukvård.
RGB - IR -avbildning för endoskopi och kirurgi
De tydliga fördelarna medRgb - IR -avbildningvisar sig särskilt användbara i procedurer som endoskopi och olika typer av kirurgi.
Förbättrad kirurgisk vägledning och navigering
Under komplexa operationer måste kirurger exakt säga olika vävnadstyper isär. De måste också hitta nyckelstrukturer och kontrollera blodtillförseln i realtid.Rgb - ir -kamerorange detta. De belyser blodkärl eller specifika vävnadsreaktioner på NIR -ljus som det mänskliga ögat inte kan se. Detta kan hjälpa kirurger att bekräfta tumörmarginaler, undvika att skada vitala nerver eller kärl eller bedöma vävnadshälsa efter att ha tagit bort delar. Denna förbättrade visuella feedback leder till mer exakta och säkrare procedurer och minskar problemen.
Förbättrad endoskopisk visualisering
I endoskopi kan RGB - IR -kameror förbättra hur inre organ ses kraftigt. Till exempel kan de hjälpa till att hitta tidiga tecken på problem i matsmältningskanalen. De gör detta genom att visa förändringar i vävnad eller blodtillförsel som inte är tydliga i normalt vitt ljus. Denna dubbla - -vyn hjälper till att bättre hitta polypper, kontrollera inflammation eller vägleda exakta biopsier. Det pressar gränserna för mindre invasiva kontroller. En ny rapport avMinimalt invasiv kirurgi idagindikerade en ökning med 15% i att hitta problem exakt i koloskopier med RGB - IR jämfört med standardmetoder.

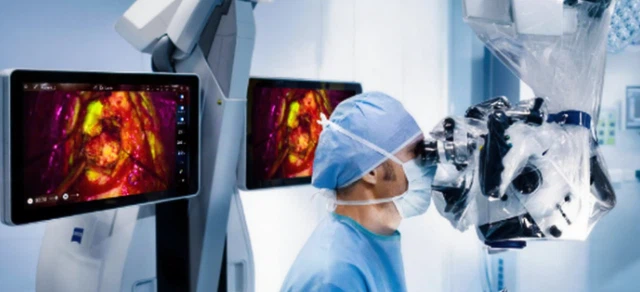

Fluorescens - Guidad kirurgiintegration
Utöver bara att se Nir Light,Rgb - ir -kamerorArbeta perfekt med fluorescens - Guidad operation (FGS). Kirurger använder speciella NIR -glödande färgämnen (som indocyaningrön - icg). Färgämnena absorberas av vissa strukturer, blodflöde eller till och med tumörceller. RGB - IR -kameran kan fånga både den synliga bilden och NIR -glödet samtidigt. Detta ger en överlagrad, mycket informativ åsikt som är avgörande för exakt kirurgi. Denna blandning av data gör kirurgi mjukare och tydligare än någonsin. Det påverkar direkt kirurgisk robotik och avancerade procedurer.
Hur rgb - IR -sensorer förbättrar låg - Lätt medicinsk avbildning
RGB - IR -sensorer Förbättra låg - Lätt medicinsk avbildningmycket. Detta är tack vare hur nära - infraröd ljus fungerar och hur sensorn är utformad.
Högre känslighet i låg - Ljusförhållanden
NIR -ljus bär ofta mer energi per ljuspartikel än synligt ljus. Silicon - baserade bildsensorer plockar naturligtvis upp NIR -ljus bättre. Detta innebär att sensorn kan samla in mer användbar information med mindre omgivande ljus. I medicinska miljöer där ljus kan vara svagt (som djupt inuti kroppen under endoskopi eller vissa testinställningar) kan NIR -kanalen ge en mycket tydligare och mindre bullrig bild än synligt ljus ensam.
Minska bruset i mörka områden
Mer känslighet i NIR -intervallet innebär att kameran inte behöver öka signalen lika mycket i mörka områden. Att öka signalen ger ofta brus i vanliga RGB -kameror. Genom att använda NIR -data kan systemet göra en tydligare bild med mindre digitalt brus. Detta gör detaljer synliga som annars skulle döljas. Detta är särskilt bra för att avbilda djupa vävnader eller i kirurgiska områden där belysning är utmanande. Denna kapacitet förbättrar den totala medicinska kameraprestanda.
Varför är RGB - IR -kameror mer lämpade för dessa scenarier jämfört med traditionella lösningar?
Rgb - ir -kamerorErbjuda en tydlig fördel jämfört med traditionell RGB eller till och med separata NIR -kameror i medicinska miljöer. Detta beror på att de fångar båda typerna av ljus samtidigt med bara en enhet.
Enda optisk väg, perfekt justering
Äldre lösningar skulle behöva två separata kameror (en RGB, en NIR) eller komplexa filteruppsättningar. Detta skapar problem med att ställa upp bilder, parallaxfel och se till att bilder matchar perfekt. EnRgb - ir kamerafångar båda typerna av ljus genom en lins på en sensor. Detta garanterar att pixlar ställer sig perfekt. Denna exakta anpassning är avgörande för att kombinera information exakt, särskilt för exakta diagnostiska eller kirurgiska uppgifter.
Minskad systemkomplexitet och kostnad
Att använda en RGB - IR -kamera istället för två separata gör hela systemet enklare. Det betyder färre delar (en lins, en sensor, ett fodral). Detta leder till lägre tillverkningskostnader, mindre utrymme som behövs och enklare passande till små medicintekniska produkter. Denna effektivitet är ett stort drag för tillverkare av medicintekniska produkter som letar efter starka och prisvärda lösningar för inbäddade medicintekniska produkter.
Strömlinjeformat arbetsflöde och datafusion
Att fånga båda typerna av ljus betyder på en gång ingen tidsfördröjning mellan synliga och NIR -data. Detta gör det kliniska arbetet smidigare. Läkare ser båda typerna av information direkt, perfekt överlagda. Programvara kan sedan kombinera dessa data för att skapa bilder som belyser viktiga områden. Detta händer utan komplexa synkronisering eller extra steg efter att bilden har tagits. Denna verkliga - tid, kombinerad vy är ett kraftfullt verktyg för diagnos och vägledning.
Sammanfattning: det dubbla - spektrumet Future of Medical Imaging
DeRgb - ir kamera för medicinsk bildCapture är ett stort steg framåt inom sjukvårdstekniken. Genom att samla synligt ljus och nära - infraröd insikt i en synkroniserad ström, låser dessa kameror upp nya sätt att diagnostisera och göra procedurer mer exakta. Från denFördelar med RGB - IR -kameror i medicinsk diagnostik(som bättre vävnadsdifferentiering och blodkärlssyn) till deras nyckelroll iRGB - IR -avbildning för endoskopi och kirurgioch förbättrasLåg - Lätt medicinsk avbildning, deras kombinerade tillvägagångssätt erbjuder oöverträffade fördelar jämfört med traditionella lösningar. För inbäddade visioningenjörer är det viktigt att använda denna dubbla -. Det hjälper till att utforma nästa våg av mer exakta, mindre invasiva och effektivare medicinska apparater. Detta kommer i slutändan att leda till bättre patientresultat.
